Оптимизация макетов чертежей для печати: масштаб, линии, слои

Оптимизация макета чертежа для печати помогает избежать таких ошибок. Правильные настройки масштаба, толщины линий и слоёв обеспечивают точную передачу пропорций и читаемость всех элементов на бумаге. Это особенно важно при печати строительных, инженерных и архитектурных проектов, где каждая миллиметровая неточность может повлиять на итоговую работу.

В этой статье мы разберём, как грамотно подготовить чертёж к печати, чтобы добиться идеального результата — от подбора масштаба до настройки линий и слоёв.

Оптимизация масштаба и формата листа при печати чертежей

Первое, с чего стоит начать при подготовке макета, — это выбор правильного масштаба и формата бумаги.

Масштаб 1:1 — золотое правило для вывода чертежей. При печати в другом масштабе линии и размеры будут искажены, что приведёт к ошибкам при чтении документа. Перед сохранением файла убедитесь, что заданный масштаб в программе совпадает с планируемым.

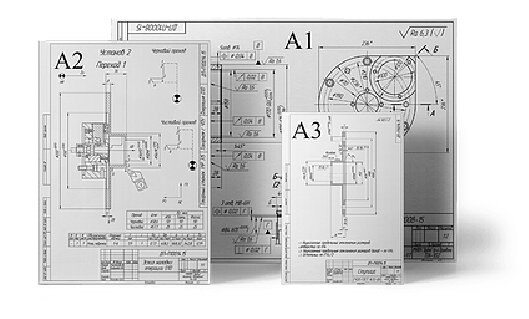

Не менее важно правильно подобрать формат бумаги — от А0 до А4. Если чертёж не помещается на выбранном листе, лучше разбить его на несколько частей с сохранением пропорций, чем пытаться «втиснуть» в меньший размер. Также проверьте, чтобы штамп, рамка и надписи не обрезались по краям листа.

Перед отправкой на печать сделайте контрольное измерение ключевых элементов — сравните длины и расстояния с реальными значениями. Это поможет избежать неточностей, особенно если файл экспортировался из одной программы в другую.

При работе с крупными проектами важно использовать единый масштаб во всех разделах документации. Несогласованность масштабов между архитектурными, инженерными и конструктивными чертежами может привести к серьёзным расхождениям при реализации проекта на практике.

Настройка линий в макетах чертежей: толщина, контраст, читаемость

Линии — это то, что делает чертёж понятным. От того, насколько чётко они отображаются, зависит, как быстро специалист разберётся в проекте.

Для каждого типа линий нужно задать свою толщину:

• основные контуры — 0.3–0.5 мм,
• вспомогательные — 0.18–0.25 мм,
• выделяющие и разрезы — до 0.7 мм.

Чёткий контраст между линиями делает чертёж аккуратным и визуально структурированным. Если линии слишком тонкие — детали теряются; слишком жирные — чертёж «залипает» и теряет читаемость.

Особое внимание уделите типам линий — сплошным, штриховым, пунктирным. При увеличении масштаба штрихи могут сливаться, поэтому важно подобрать их длину и частоту под конкретный формат. Если вы работаете в AutoCAD или аналогичных программах, используйте аннотативные типы линий — они автоматически подстраиваются под масштаб печати.

Не забывайте про штриховку и условные обозначения: зоны демонтажа, материалы и новые конструкции должны иметь различную плотность и контраст. Это предотвращает слияние элементов и облегчает восприятие даже при уменьшенном масштабе.

Слои и цвета в оптимизации макета для печати чертежей

Грамотная работа со слоями — залог чистого и аккуратного вывода чертежа.

Перед печатью отключите все вспомогательные слои — направляющие, осевые линии, сетки, эскизы. Они не несут полезной информации для заказчика, но могут перегрузить изображение.

Рекомендуется разделять слои по типу элементов:

• размеры, надписи, выноски — отдельный слой;
• контуры и основные линии — отдельный;
• вспомогательные элементы — отдельно.

Так проще управлять видимостью и стилем каждого слоя. Например, можно временно скрыть размеры, чтобы проверить геометрию чертежа, или наоборот — оставить только текстовые элементы для проверки читаемости.

Если при печати используется система назначения толщин по цветам (CTB), задайте цветовые группы слоёв: красный — основные линии, синий — вспомогательные, зелёный — размеры и надписи. Это упростит контроль печати и сохранит единый стиль оформления.

Финальная подготовка макета чертежа к печати

Когда макет готов, важно корректно экспортировать его для печати.

Лучший вариант — сохранение в PDF с векторной графикой. Такой файл сохраняет чёткость линий при любом масштабе и исключает смещения при печати. Перед экспортом проверьте:

• включены только нужные слои;
• масштаб выставлен 1:1;
• установлены поля и формат бумаги;
• цветовые профили и шрифты корректно отображаются.

Если используются нестандартные шрифты, переведите их в кривые — это исключит замену символов при открытии файла на другом устройстве.

Перед печатью обязательно сделайте предпросмотр — это быстрый способ заметить, если что-то сдвинулось, не умещается на лист или отображается неправильно.

Практические советы по оптимизации макетов для печати чертежей

• Используйте матовую бумагу — она лучше передаёт тонкие линии и предотвращает бликовое искажение.
• Не добавляйте избыточные декоративные элементы — тени, градиенты и цветные заливки только мешают восприятию.
• При заказе печати в копировальном центре уточняйте, в каком формате лучше передать файл — PDF, TIFF или DWG. Это поможет избежать конвертационных ошибок.
• Если чертёж большой, попросите сделать пробный фрагмент печати, чтобы проверить толщину линий и читаемость перед тиражированием.

Итоги оптимизации макетов чертежей для печати от Копировальни

Оптимизация макета чертежа — это не просто технический этап, а важная часть профессиональной подготовки проекта. Корректный масштаб, чёткие линии и продуманная структура слоёв обеспечивают точность и эстетичность документа.

Грамотно подготовленный чертёж экономит время, снижает риск ошибок и выглядит профессионально как на экране, так и на бумаге.

Если вы хотите, чтобы ваши чертежи выглядели идеально и без искажений, доверяйте печать профессионалам. Специалисты «Копировальни» проверят настройки масштаба, линий и слоёв, подскажут, как улучшить макет, и подготовят всё к печати без ошибок.

Не тратьте время на переделку файлов — просто пришлите нам свой макет.
