Печать чертежей с точной цветопередачей: цветные схемы и маркировка

Чтобы сохранить замысел проектировщика, важно правильно подготовить макет и выбрать оборудование, обеспечивающее точную цветопередачу. В этой статье мы расскажем, от чего зависит качество цвета и как добиться идеального результата при печати цветных чертежей.

Роль цвета в инженерных и архитектурных чертежах

Цвет в чертежах — это не просто украшение. Он несёт функциональную нагрузку: помогает быстро ориентироваться и различать элементы.

Например:

• на электрических схемах цветом выделяют фазы и линии питания;
• на строительных планах цветная маркировка помогает различать материалы, зоны или типы конструкций;
• в инженерных чертежах цвет используется для обозначения коммуникаций — водоснабжения, отопления, вентиляции и т. д.

Если цвет передан неверно, легко спутать линии и допустить ошибку при монтаже или согласовании. Поэтому точная цветопередача — не эстетика, а гарантия корректного восприятия проекта.

Подготовка макета чертежа к печати: как избежать искажения цвета

На этапе подготовки файла важно настроить цветовую палитру и формат печати.

•  Конвертируйте палитру в CMYK.
  Большинство плоттеров печатают в CMYK, а не RGB. Если не сделать конвертацию заранее, часть оттенков может измениться — ярко-синий станет фиолетовым, а зелёный потеряет насыщенность.
•  Проверяйте контрастность.
  Избегайте слишком близких оттенков: например, светло-серый и голубой могут сливаться. Для удобства чтения используйте контрастные пары цветов.
•  Настройте цвета слоёв.
  Разделите элементы по слоям и задайте каждому свой цвет. Это поможет избежать случайных совпадений и позволит легко отключать вспомогательные линии перед печатью.
•  Убедитесь, что файл не содержит лишних эффектов.
  Тени, градиенты, прозрачности ухудшают читаемость и могут некорректно отображаться при печати. Лучше использовать простые векторные заливки и линии.

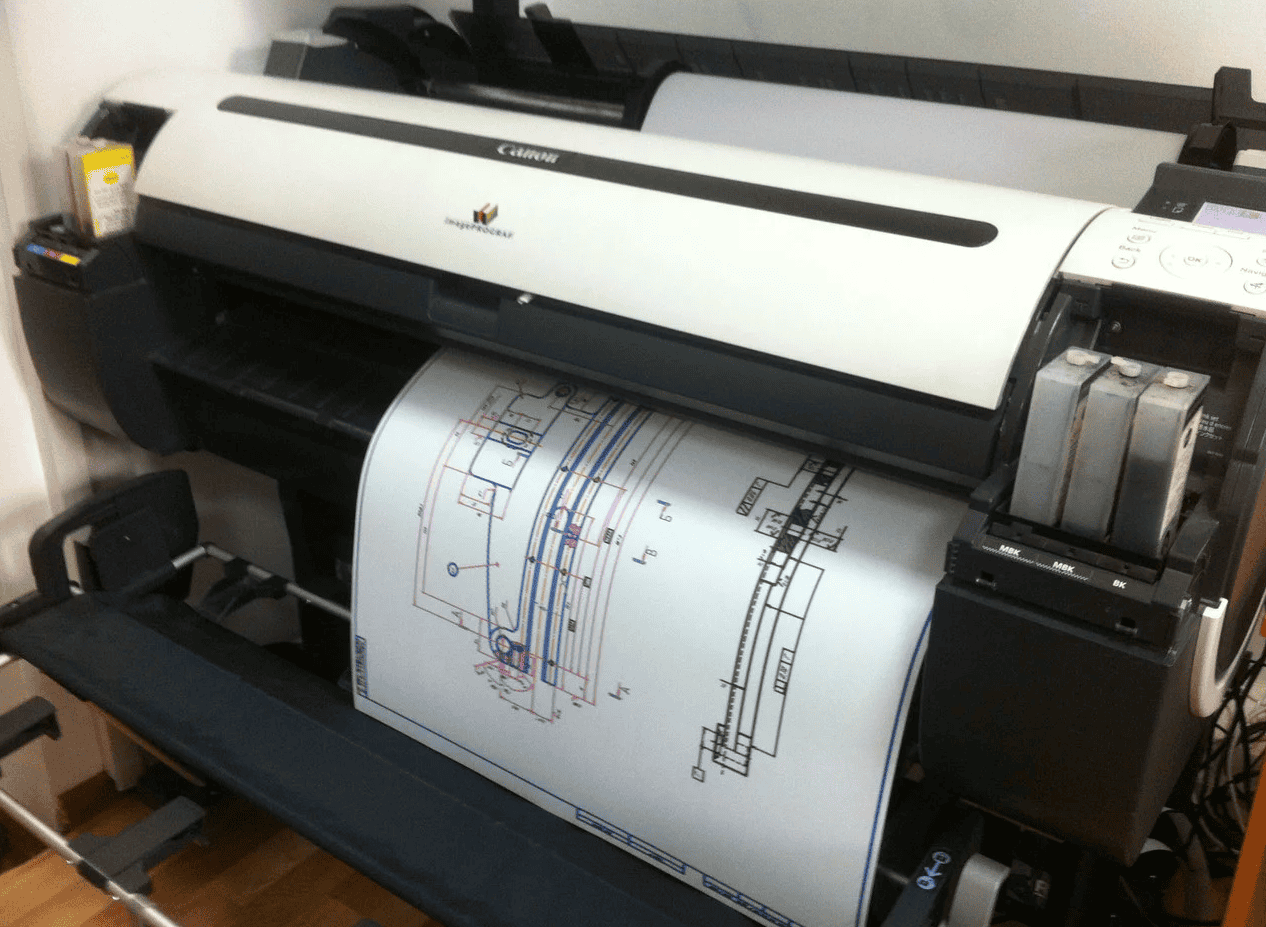

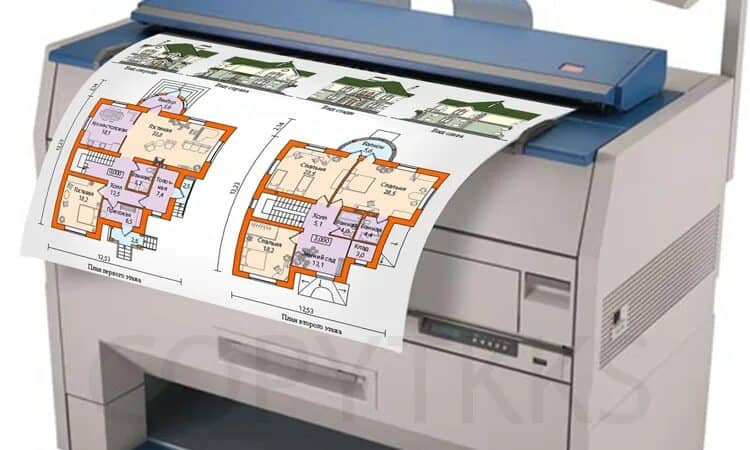

Настройки печати и оборудование при печати чертежей

Даже идеально подготовленный макет не даст нужного результата, если печать выполняется на неподходящем оборудовании.

• Тип устройства. Для цветных схем лучше подходит струйная печать — она обеспечивает более мягкие переходы оттенков и естественную цветопередачу.
• Тип чернил. Для инженерных чертежей предпочтительнее пигментные чернила — они устойчивы к влаге и выцветанию.
• Разрешение печати. Минимум — 300 DPI, оптимально — 600 DPI для крупных форматов с множеством деталей.
• Плотность заливки. Если в чертеже есть большие цветные области, стоит снизить насыщенность до 90–95%, чтобы избежать «залипаний» чернил на бумаге.

Качественная техника и грамотные настройки обеспечивают стабильный результат даже при серийной печати.

Бумага и материалы: как влияет носитель

Не менее важен выбор бумаги. Цвет и текстура листа напрямую влияют на оттенок и контраст.

• Матовая инженерная бумага идеально подходит для чертежей: она не бликует и равномерно передаёт цвет.
• Глянцевая бумага усиливает насыщенность, но может искажать восприятие линий при ярком свете.
• Бумага с высокой белизной (90–100%) делает цвета более чистыми, а тёмные линии — чётче.
• Для плотных цветных схем можно использовать бумагу повышенной плотности (от 90 г/м²), чтобы избежать деформации от влаги.

Выбор бумаги — это баланс между точностью цвета, стоимостью и практичностью.

Проверка и контроль качества при печати цветных чертежей

Перед тиражной печатью обязательно стоит сделать тестовый отпечаток. Это поможет убедиться, что цвета отображаются корректно, линии не сливаются, а текст читается.

Проверьте:

• соответствие оттенков цветовой легенде;
• контраст между линиями и фоном;
• точность масштаба и положение надписей;
• совпадение цветов с оригиналом на экране (при нормальном освещении).

В профессиональных копировальных центрах оборудование проходит регулярную калибровку, чтобы каждая копия соответствовала оригиналу по цвету и плотности печати.

Частые ошибки при печати цветных чертежей

Даже опытные специалисты иногда сталкиваются с проблемами при подготовке цветных файлов к печати. Ниже — основные причины, из-за которых страдает качество итогового результата.

1. Неверная цветовая модель.
   Многие сохраняют макеты в RGB, забывая, что печать выполняется в CMYK. В итоге оттенки теряют насыщенность, а контраст выглядит иначе. Перед отправкой файла важно убедиться, что выбран правильный цветовой профиль для печати.
2. Слишком тонкие линии и активные слои.
   Из-за чрезмерно тонких линий мелкие элементы теряются при печати. Кроме того, неотключённые вспомогательные слои или прозрачные объекты могут накладываться друг на друга и искажать цветовую схему.
3. Неподходящая плотность бумаги.
   Бумага с низкой плотностью впитывает чернила неравномерно, из-за чего цвета становятся тусклыми, а границы — размытыми. Для чертежей с цветными элементами лучше использовать плотную бумагу, устойчивую к деформации и влаге.
4. Некорректная калибровка монитора и освещения.
   Часто цвета на экране выглядят ярче, чем на отпечатке, потому что монитор не откалиброван или освещение искажает восприятие оттенков. Чтобы избежать ошибок, стоит регулярно проверять цветовой профиль устройства и делать тестовые отпечатки.

Советы для заказчиков и дизайнеров по печати чертежей с цветной маркировкой

1. Перед печатью уточните формат и цветовую модель файла (CMYK, RGB).
2. Используйте только стандартные шрифты или переведите текст в кривые.
3. Для сложных схем — приложите цветовую легенду.
4. Если сомневаетесь, закажите пробную печать — это поможет избежать переделок и лишних расходов.

Почему стоит доверить печать Копировальне

Точная цветопередача при печати чертежей — это не просто красивая картинка. Это способ сохранить логику проекта, избежать ошибок и сделать документ профессиональным и понятным.

Правильные настройки макета, подбор бумаги и работа на современном оборудовании гарантируют, что цветные схемы и маркировка будут отображены именно так, как задумано.
